اتصالات فلزی بخش جدایی‌ناپذیر سیستم‌های لوله‌کشی و پایپینگ هستند و با اتصال ایمن لوله‌ها، امکان انتقال سیالات در فشارها و دماهای مختلف را فراهم می‌کنند. این محصولات در انواع اتصالات جوشی مانیسمان (بدون درز)، جوشی سیاه درزدار، گالوانیزه، دنده‌ای معمولی و فشار قوی (دنده‌ای و ساکت‌ولد) تولید و عرضه می‌شوند. هر نوع اتصال با توجه به جنس، روش ساخت، مشخصات فنی و شرایط کاری کاربرد متفاوتی دارد. در این صفحه می‌توانید انواع اتصالات فلزی را بررسی کنید، مشخصات فنی محصولات را مشاهده کنید و برای اطلاع از قیمت روز اتصالات فلزی، محصولات موردنظر خود را بر اساس نوع، سایز و برند مقایسه کنید.

برای ایجاد اتصال مطمئن بین لوله‌ها، انتخاب نوع مناسب اتصالات فلزی اهمیت زیادی دارد. فولادین با عرضه انواع زانو، سه‌راهی، تبدیل، بوشن، مغزی و کپ، امکان تأمین اتصالات موردنیاز پروژه‌های ساختمانی و صنعتی را فراهم کرده است. این محصولات در انواع فولادی، گالوانیزه، چدنی و سایر جنس‌های متناسب با کاربردهای مختلف عرضه می‌شوند. در فولادین می‌توانید محصولات را از نظر نوع اتصال، مشخصات فنی و برند بررسی کرده و متناسب با نیاز پروژه برای خرید اقدام کنید.

اتصالات فلزی در سیستم‌های لوله‌کشی صنعتی و ساختمانی برای اتصال لوله‌ها، تغییر مسیر، انشعاب‌گیری، تبدیل سایز و مسدود کردن مسیر جریان سیال استفاده می‌شوند. زانو، سه‌راهی، تبدیل، بوشن، مغزی و کپ از جمله پرکاربردترین انواع این محصولات هستند. انتخاب هرکدام به عواملی مانند جنس لوله، فشار کاری، دمای سیال، نوع اتصال و شرایط محیطی بستگی دارد. فولادین مجموعه‌ای از اتصالات فلزی را برای کاربردهای مختلف تأسیساتی و صنعتی عرضه می‌کند.

در میان محصولات فولادی هلدینگ فولادین، برند TTF به‌عنوان برند اختصاصی این مجموعه در حوزه محصولات فولادی شناخته می‌شود. اتصالات جوشی مانیسمان بدون درز TTF از جمله محصولات این برند هستند که برای کاربردهای مختلف صنعتی و ساختمانی عرضه می‌شوند.

قیمت اتصالات فلزی

قیمت اتصالات فلزی به عوامل مختلفی از جمله نوع اتصال، جنس مواد اولیه، سایز، ضخامت، استاندارد ساخت، برند و شرایط بازار بستگی دارد. به همین دلیل قیمت اتصالات مانیسمان، اتصالات سیاه درزدار، گالوانیزه و فشار قوی یکسان نیست.

برای بررسی قیمت روز اتصالات فلزی، لازم است مشخصات محصول از نظر نوع، ابعاد و جنس مورد توجه قرار گیرد. همچنین در سفارش‌های پروژه‌ای، تعداد موردنیاز و حجم خرید می‌تواند در قیمت نهایی تأثیرگذار باشد.

فولادین با عرضه انواع اتصالات فلزی از برندهای داخلی و خارجی، امکان بررسی محصولات و قیمت آن‌ها را فراهم کرده است. دسترسی به اطلاعات فنی و مشخصات محصولات کمک می‌کند خریداران بتوانند گزینه مناسب را متناسب با نیاز پروژه انتخاب کنند.

اتصالات فلزی چیست؟

اتصالات فلزی (Metal Fittings) قطعاتی هستند که برای اتصال، تغییر مسیر، انشعاب‌گیری، تغییر قطر یا مسدود کردن مسیر لوله‌های فلزی به کار می‌روند. این محصولات با توجه به نوع کاربرد از جنس‌هایی مانند فولاد کربنی، فولاد گالوانیزه، استنلس استیل و چدن ساخته می‌شوند.

روش اتصال اتصالات فلزی نیز متفاوت است و می‌تواند به‌صورت جوشی (Butt-Weld)، ساکت‌ولد (Socket-Weld) یا دنده‌ای (Threaded) باشد. این محصولات در صنایع نفت، گاز، پتروشیمی، نیروگاهی، تأسیسات ساختمانی، سیستم‌های بخار و شبکه‌های انتقال سیالات کاربرد دارند.

مشخصات فنی اتصالات فلزی

مشخصات فنی اتصالات فلزی با توجه به نوع محصول، جنس و روش ساخت متفاوت است. مهم‌ترین مشخصاتی که هنگام انتخاب این محصولات باید بررسی شوند عبارت‌اند از:

کلاس فشاری (Class): در اتصالات فشار قوی فورج‌شده دنده‌ای و ساکت‌ولد، کلاس‌هایی مانند 2000، 3000 و 6000 مورد استفاده قرار می‌گیرند. کلاس محصول باید متناسب با استاندارد و شرایط کاری انتخاب شود.

سایز نامی (NPS): اندازه اتصالات فلزی بر اساس سایز نامی لوله مشخص می‌شود. محدوده سایز قابل عرضه به نوع اتصال و روش ساخت آن بستگی دارد.

استاندارد ابعادی و ساخت: استاندارد ASME B16.9 برای اتصالات جوشی بات‌ولد، ASME B16.11 برای اتصالات فورج‌شده دنده‌ای و ساکت‌ولد و ASTM A234 برای مواد اولیه اتصالات فولادی کربنی شکل‌داده‌شده کاربرد دارد.

رده لوله (Schedule): در اتصالات جوشی مانیسمان، رده محصول باید با ضخامت و رده لوله مورد استفاده در خط لوله مطابقت داشته باشد. رده‌های SCH40، SCH80 و SCH160 از جمله رده‌های متداول هستند.

نوع اتصال: اتصالات فلزی بر اساس روش نصب به انواع جوشی، دنده‌ای و ساکت‌ولد تقسیم می‌شوند. انتخاب روش اتصال به طراحی خط لوله و شرایط بهره‌برداری بستگی دارد.

ویژگی‌های اتصالات فلزی

• استحکام مکانیکی مناسب برای استفاده در سیستم‌های لوله‌کشی صنعتی و ساختمانی

• امکان استفاده در شرایط مختلف فشار و دما، متناسب با جنس و مشخصات محصول

• تنوع در جنس، سایز، ضخامت و روش اتصال

• قابلیت استفاده در خطوط انتقال سیالات، بخار و سایر کاربردهای صنعتی

• امکان استفاده از روش‌های بازرسی و کنترل کیفیت متناسب با نوع اتصال و فرآیند ساخت

مزایا و معایب اتصالات فلزی

مزایای اتصالات فلزی

• مقاومت مکانیکی مناسب در برابر فشار و بارهای عملیاتی، متناسب با مشخصات محصول

• تنوع گسترده در سایز، جنس و نوع اتصال

• قابلیت استفاده در خطوط لوله صنعتی و تأسیسات ساختمانی

• امکان اتصال جوشی برای ایجاد اتصالات ثابت و دائمی

• امکان استفاده از اتصالات دنده‌ای برای نصب و جداسازی آسان‌تر در کاربردهای مناسب

معایب اتصالات فلزی

• وزن بیشتر در مقایسه با بسیاری از اتصالات پلیمری

• احتمال خوردگی در اتصالات فولادی بدون پوشش در محیط‌های مستعد زنگ‌زدگی

• نیاز به تجهیزات و نیروی متخصص برای اجرای اتصالات جوشی

• هزینه بالاتر برخی انواع اتصالات آلیاژی و استنلس استیل

استانداردهای اتصالات فلزی

استانداردهای ساخت و ابعاد اتصالات فلزی با توجه به نوع اتصال و جنس مواد اولیه تعیین می‌شوند. برخی از استانداردهای پرکاربرد در این حوزه عبارت‌اند از:

تطابق محصول با استانداردهای مربوطه باید بر اساس نوع اتصال، جنس و مشخصات فنی آن بررسی شود. هنگام خرید اتصالات فلزی، توجه به استاندارد ابعادی و متریال محصول اهمیت زیادی دارد.

انواع اتصالات فلزی

اتصالات فلزی بر اساس جنس، روش تولید و نوع اتصال به دسته‌های مختلفی تقسیم می‌شوند. هرکدام از این محصولات برای شرایط مشخصی از سیستم‌های لوله‌کشی مورد استفاده قرار می‌گیرند.

اتصالات جوشی مانیسمان (بدون درز)

اتصالات جوشی مانیسمان از مواد اولیه فولادی بدون درز تولید می‌شوند و فاقد خط جوش طولی در بدنه اولیه هستند. این محصولات با استفاده از روش جوش لب‌به‌لب (Butt-Weld) به لوله متصل می‌شوند و در خطوط انتقال سیالات، صنایع نفت و گاز، پتروشیمی و نیروگاهی کاربرد دارند.

از انواع این محصولات می‌توان به زانو ۴۵ و ۹۰ درجه، سه‌راهی مساوی و تبدیلی، تبدیل صاف و کپ اشاره کرد. استاندارد ASME B16.9 و مشخصات متریال متناسب با محصول از جمله موارد مهم هنگام انتخاب این اتصالات هستند.

اتصالات جوشی سیاه درزدار

اتصالات سیاه درزدار از مواد اولیه فولادی دارای درز جوش ساخته می‌شوند. این محصولات در انواع مختلفی مانند زانو، سه‌راهی و تبدیل عرضه می‌شوند و با توجه به مشخصات فنی و شرایط کاری، در سیستم‌های لوله‌کشی ساختمانی و صنعتی مورد استفاده قرار می‌گیرند.

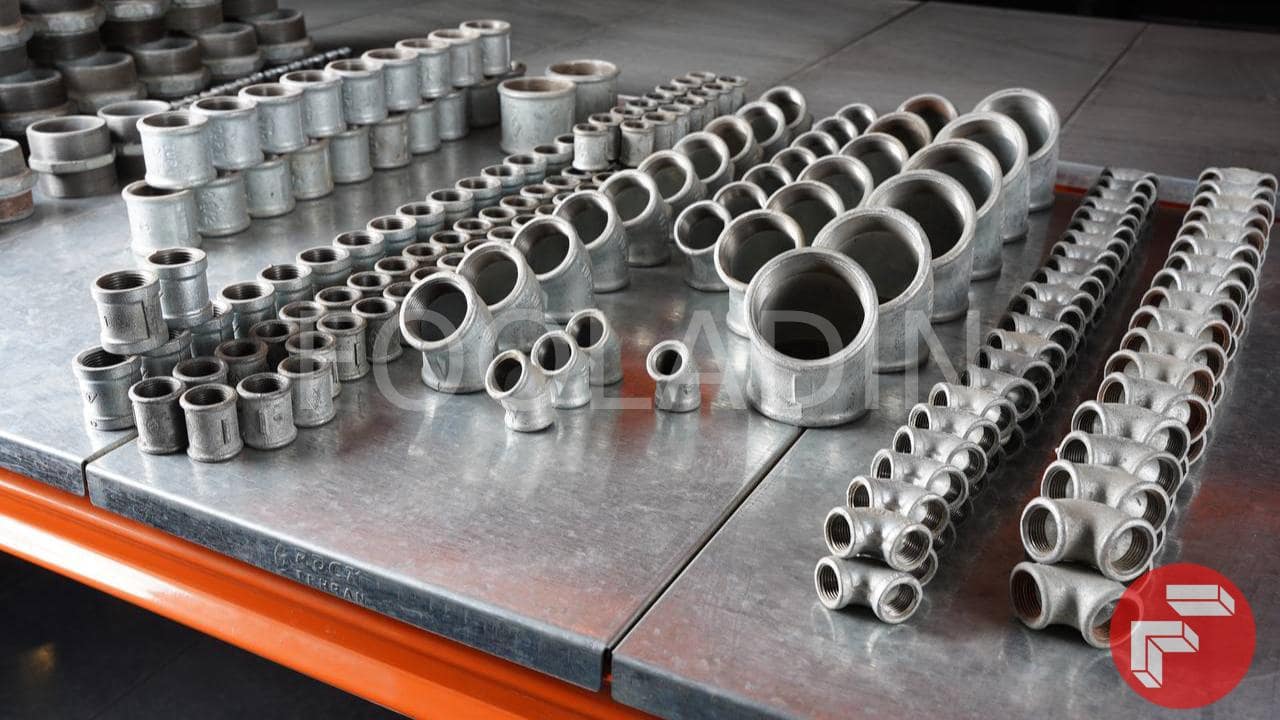

اتصالات گالوانیزه

اتصالات گالوانیزه دارای پوشش روی هستند که برای محافظت از سطح فلز در برابر خوردگی استفاده می‌شود. این محصولات معمولاً به‌صورت دنده‌ای نصب می‌شوند و در شبکه‌های انتقال آب، تأسیسات ساختمانی و برخی سیستم‌های صنعتی کاربرد دارند.

اتصالات سیاه دنده‌ای

اتصالات سیاه دنده‌ای از فولاد یا چدن متناسب با نوع محصول ساخته می‌شوند و از طریق رزوه به لوله متصل می‌شوند. نصب نسبتاً آسان و امکان باز و بسته کردن اتصال از ویژگی‌های این دسته است. انتخاب آن‌ها باید با توجه به فشار، دما و نوع سیال انجام شود.

اتصالات فشار قوی دنده‌ای

اتصالات فشار قوی دنده‌ای معمولاً از طریق فرآیند فورج تولید می‌شوند و برای اتصال لوله‌ها در سیستم‌های متناسب با کلاس فشاری محصول مورد استفاده قرار می‌گیرند. این اتصالات در کلاس‌های متداولی مانند 2000، 3000 و 6000 عرضه می‌شوند.

بوشن، مغزی، زانو، سه‌راهی، تبدیل و کپ از جمله محصولات این گروه هستند که در خطوط هیدرولیک، بخار و برخی کاربردهای صنعتی استفاده می‌شوند.

اتصالات فشار قوی ساکت‌ولد (Socket-Weld)

اتصالات ساکت‌ولد از انواع اتصالات فشار قوی هستند که در آن‌ها لوله داخل قسمت مادگی اتصال قرار می‌گیرد و سپس از طریق جوشکاری به اتصال متصل می‌شود. این محصولات بیشتر برای خطوط لوله با سایزهای کوچک و شرایط کاری متناسب با کلاس فشاری آن‌ها کاربرد دارند.

استاندارد ASME B16.11 از استانداردهای مرتبط با این دسته از اتصالات است. کلاس‌های 3000 و 6000 نیز از کلاس‌های متداول این محصولات هستند.

موارد مصرف و کاربردهای اتصالات فلزی

اتصالات فلزی در صنایع و سیستم‌های مختلف برای اتصال لوله‌ها، تغییر مسیر و انشعاب‌گیری مورد استفاده قرار می‌گیرند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

• صنایع نفت، گاز و پتروشیمی

• نیروگاه‌ها و سیستم‌های انتقال بخار

• شبکه‌های آتش‌نشانی و اسپرینکلر

• سیستم‌های سرمایش و گرمایش

• تأسیسات مکانیکی ساختمان

• خطوط هیدرولیک و پنوماتیک

• صنایع آب و فاضلاب

• واحدهای صنعتی و خطوط تولید

آلیاژ و مواد سازنده اتصالات فلزی

جنس اتصالات فلزی با توجه به نوع کاربرد، فشار، دما و شرایط محیطی انتخاب می‌شود. برخی از مواد و استانداردهای متداول در این محصولات عبارت‌اند از:

ASTM A234 WPB: یکی از گریدهای متداول برای اتصالات جوشی فولادی کربنی که در سیستم‌های لوله‌کشی صنعتی کاربرد دارد.

ASTM A105: مشخصات مواد اولیه فولاد کربنی فورج‌شده که در ساخت برخی قطعات و اتصالات صنعتی مورد استفاده قرار می‌گیرد.

ASTM A182 F304 / F316: گریدهای استنلس استیل فورج‌شده که در ساخت قطعات و اتصالات مورد استفاده در محیط‌های مستعد خوردگی کاربرد دارند.

چدن مالیبل گالوانیزه: در ساخت برخی اتصالات دنده‌ای گالوانیزه مورد استفاده قرار می‌گیرد و برای کاربردهای متناسب با مشخصات محصول مناسب است.

انتخاب متریال باید بر اساس استاندارد محصول و شرایط واقعی بهره‌برداری انجام شود.

نکات مهم هنگام خرید اتصالات فلزی

برای خرید اتصالات فلزی مناسب، لازم است مشخصات فنی محصول با نیاز سیستم لوله‌کشی مطابقت داشته باشد. مهم‌ترین مواردی که هنگام انتخاب و خرید باید بررسی شوند عبارت‌اند از:

نوع اتصال: ابتدا مشخص کنید به اتصال جوشی مانیسمان، درزدار، دنده‌ای، گالوانیزه یا فشار قوی نیاز دارید.

سایز محصول: سایز نامی اتصال باید با قطر و مشخصات لوله مورد استفاده مطابقت داشته باشد.

جنس و متریال: جنس اتصال باید با نوع سیال، دمای کاری و شرایط محیطی سازگار باشد.

استاندارد ساخت: استاندارد ابعادی و متریال محصول را متناسب با نوع اتصال بررسی کنید.

رده و کلاس فشاری: در اتصالاتی که دارای Schedule یا Class هستند، مشخصات محصول باید با طراحی سیستم هماهنگ باشد.

گواهی متریال (MTC): در پروژه‌های صنعتی و حساس، مدارک شناسایی مواد و نتایج کنترل کیفیت متناسب با الزامات پروژه اهمیت دارند.

وضعیت ظاهری و پوشش: سطح اتصال، کیفیت رزوه‌ها، یکنواختی پوشش گالوانیزه و نبود آسیب‌های ظاهری باید بررسی شوند.

خرید و قیمت اتصالات فلزی از فولادین

فولادین با فعالیت در حوزه تأمین تجهیزات پایپینگ و تأسیسات، انواع اتصالات فلزی را برای پروژه‌های ساختمانی و صنعتی عرضه می‌کند. این محصولات شامل اتصالات جوشی مانیسمان، سیاه درزدار، گالوانیزه، دنده‌ای و فشار قوی هستند.

در فولادین امکان بررسی انواع محصولات، مشخصات فنی و برندهای عرضه‌شده فراهم شده است. خریداران می‌توانند با توجه به نوع اتصال، سایز، جنس و استاندارد موردنیاز، محصولات مناسب پروژه خود را انتخاب کنند.

همچنین برند TTF، برند اختصاصی هلدینگ فولادین، در حوزه محصولات فولادی فعالیت دارد و اتصالات جوشی مانیسمان بدون درز از جمله محصولات آن است.

برای اطلاع از قیمت اتصالات فلزی، بررسی محصولات و ثبت سفارش، می‌توانید از طریق وب‌سایت فولادین اقدام کنید یا با کارشناسان فروش مجموعه تماس بگیرید. امکان ارسال فهرست اقلام موردنیاز پروژه نیز برای بررسی و پیگیری سفارش وجود دارد
